Átfogó útmutató a mikrotoros héjakhoz: Anyagok, tervezés és alkalmazások

A mikrovonó héjának alapfunkciójának megértése

A számtalan miniatűr eszköz középpontjában a mikrotmotor, a mérnöki csodák, amelyek az elektromos energiát pontos mechanikus mozgássá alakítják. Míg a belső alkatrészek, mint például a armatúra, a mágnesek és a kefék, gyakran kapják a legnagyobb figyelmet, a külső ház ugyanolyan kritikus szerepet játszik. A mikroronos motorhéj sokkal több, mint egy egyszerű borító; Ez egy multifunkcionális alkatrész, amely biztosítja a motor integritását, teljesítményét és hosszú élettartamát. Ez a szakasz belemerül a héj alapvető céljaiba, meghatározva, hogy a tervezés és az anyagválasztás miért legfontosabb bármely alkalmazáshoz.

Elsődleges szerepek és felelősségek

A mikro motor héját sokféle felelősségvállalás feladata, amely közvetlenül befolyásolja a motor működését. Először is, kritikus szerkezeti támogatást és lakhatást biztosít, fenntartva a belső alkatrészek pontos igazítását. Bármely eltérés, még mikroszkopikus skálán is, megnövekedett súrlódást, rezgést és korai meghibásodást eredményezhet. Másodszor, a héj az első védelmi vonalként szolgál a külső szennyező anyagok ellen. A por, a nedvesség és más részecskék pusztító lehet a motor finom belső részeire, ami rövid áramkörökhöz, blokkolásokhoz és korrózióhoz vezet. A jól lezárt héj megakadályozza, hogy ezek az elemek belépjenek a rendszerbe.

Ezenkívül a héj létfontosságú szerepet játszik a termálkezelésben. Működés közben a motorok hőt generálnak az elektromos ellenállás és a mechanikus súrlódás miatt. Ha ezt a hőt nem eloszlatják hatékonyan, akkor túlmelegedést eredményezhet, amely lebontja a szigetelést, demagnetizálja az állandó mágneseket, és végül a motor kiégését okozhatja. A héj hűtőbányászként szolgál, és hőenergiát távolít el a magtól és a környező környezetbe. Végül, a héj elektromágneses árnyékolást biztosít, amely tartalmazza a motor mágneses mezőjét, hogy megakadályozza a közeli érzékeny elektronikus alkatrészekbe való beavatkozást és megvédje a motort a külső elektromágneses zajtól.

A héj tervezésének hatása az általános teljesítményre

A héj kialakítása elválaszthatatlanul kapcsolódik a motor általános teljesítményjellemzőihez. Mérete és súlya közvetlenül hozzájárul a motor tehetetlenségéhez, és következésképpen gyorsulása és lassulási reagálása. Az anyag hővezetőképessége meghatározza, hogy a hatékonyság hogyan eloszlik, befolyásolva a motor folyamatos üzemi ciklusát és a maximális nyomatékot. A szerkezeti merevség befolyásolja a motor képességét a rezgések tompítására és az akusztikus zaj csökkentésére, ami kritikus tényező az olyan alkalmazásokban, mint az orvostechnikai eszközök vagy audio berendezések. Ezért a megfelelő héj kiválasztása nem utógondolat, hanem a motoros tervezési folyamat alapvető része, amely diktálja a teljesítményhatárokat.

Az optimális anyag kiválasztása a mikrotmotor házához

A megfelelő anyag kiválasztása a mikroamotoros burkolat egy összetett döntés, amely kiegyensúlyozza a mechanikai, termikus, elektromos és gazdasági tényezőket. Az anyag diktálja a motor súlyát, tartósságát, hőeloszlásképességét és költségeit. Nincs mindenki számára megfelelő megoldás; Az optimális választás teljesen függ az alkalmazás konkrét igényeitől. Ez a szakasz a leggyakoribb anyagokat vizsgálja, összehasonlítva tulajdonságaikat, hogy a tájékozott választás felé irányítsák Önt.

Általános anyagok és tulajdonságaik

A mikrovonó héjak anyagának tájképét a fémek és a műanyagok dominálják, mindegyiknek saját különálló előnyei és korlátozásai vannak.

Fémötvözetek: alumínium és rozsdamentes acél

A fém burkolatok, különösen az alumíniumötvözetekből és a rozsdamentes acélból készültek, kiváló szilárdságukról és hőeloszlásukról híresek.

• Alumíniumötvözetek: Nagy hővezetőképességük, alacsony sűrűségük (könnyűvé teszi őket) és a jó korrózióállóságért. Az alumíniumot gyakran alkalmazzák azokban az alkalmazásokban, ahol a hőgazdálkodás prioritása, például nagysebességű vagy folyamatos szolgálatban lévő motorokban. Ez azonban általában drágább, mint a műanyag, és nagyobb kihívást jelenthet a komplex formákká történő előállításához.
• Rozsdamentes acél: Kiváló mechanikai erőt, keménységet és kivételes korrózióállóságot kínál. Ez a választott anyag a durva, korrozív környezetben működő motorok számára, vagy azok számára, akik szélsőséges szerkezeti integritást igényelnek. A kompromisszumok szignifikánsan nagyobb súlyú és alacsonyabb hővezetőképessége az alumíniumhoz képest.

Műszaki műanyagok és kompozitok

A fejlett polimerek és a kompozit anyagok egyre népszerűbbé váltak sokoldalúságuk, költséghatékonyságuk és egyedi tulajdonságaik miatt.

• PBT (polbutilén -tereftalát) és nylon: Ezek a hőre lágyuló műanyagok jó elektromos szigetelést, nagy mechanikai szilárdságot és tisztességes kémiai ellenállást kínálnak. Könnyűek, olcsók a tömeggyártáshoz fröccsöntéssel, és könnyen integrálhatók más alkatrészekbe. Elsődleges hátrányuk az alacsonyabb hővezető képesség, amely korlátozó tényező lehet a nagy teljesítményű alkalmazásokhoz.
• PPS (polifenilén -szulfid): Nagy teljesítményű műanyag, amely kivételes hőstabilitásáról, kémiai ellenállásáról és a velejáró láng késleltetésről ismert. Ez olyan motorok számára alkalmas, amelyek magas hőmérsékleten és agresszív kémiai környezetben néznek szembe.

Anyagi összehasonlító táblázat

Az alábbi táblázat egyértelmű, egymás melletti összehasonlítással rendelkezik ezen általános anyagok legfontosabb tulajdonságainak, szemléltetve a tervezők által elvégzett velejáró kompromisszumokat.

Anyag	Hővezető képesség	Sűrűség (súly)	Korrózióállóság	Költség	Ideális alkalmazás
Alumíniumötvözet	Magas	Alacsony	Jó	Közepes magas	Magas-speed drones, precision instruments
Rozsdamentes acél	Közepes	Magas	Kiváló	Magas	Orvostechnikai eszközök, autóipari rendszerek
PBT/nylon	Alacsony	Nagyon alacsony	Tisztességes és jó	Alacsony	Fogyasztói elektronika, háztartási készülékek
PPS	Alacsony	Nagyon alacsony	Kiváló	Közepes	Alulháztartás alatt álló autóipari szivattyúk

Ahogy az asztal bizonyítja, az alumínium biztosítja a legjobb hőteljesítményt, de magasabb költséggel és mérsékelt súlyú. A rozsdamentes acél páratlan tartósságot kínál nehéz körülmények között, de nehéz. A műanyagok könnyűek és olcsók, de rosszak a hő eloszlásában. A választás végül függődik, hogy mely tulajdonság a legkritikusabb a motor rendeltetésszerű felhasználása szempontjából.

A nagyteljesítményű motorházak kulcsfontosságú tervezési megfontolásai

A nagyteljesítményű mikro motorház Olyan aprólékos megközelítést igényel, amely meghaladja az alkatrészek egyszerű bezárását. Ez magában foglalja egy holisztikus mérnöki folyamatot, amely a termálkezelés, a szerkezeti mechanika, a gyárthatóság és az integráció optimalizálására összpontosít. A nagyteljesítményű ház elválasztja a megbízható, hatékony és tartós motort a középszerűtől. Ez a szakasz lebontja azokat a kritikus tényezőket, amelyekkel a mérnököknek a tervezési szakaszban kezelniük kell.

Hőgazdálkodási stratégiák

A tényleges hőeloszlás vitathatatlanul a nagy teljesítményű tervezés legfontosabb szempontja. A túlzott hő a motor hosszú élettartamának elsődleges ellensége. Számos stratégiát lehet alkalmazni a háztervezésen keresztül ennek leküzdésére.

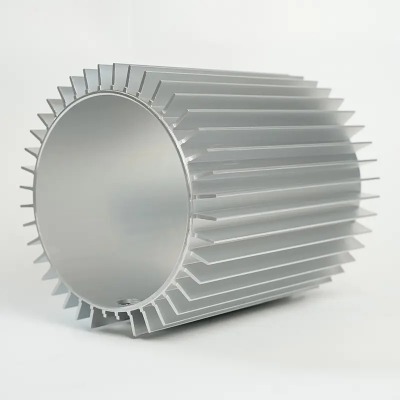

• Integrált hűtőborda: A ház külső felületének megtervezése uszonyokkal vagy gerincekkel jelentősen növeli a levegőnek kitett felületet, drasztikusan javítva a konvektív hőátadást. Ez az alumínium házak általános jellemzője a kefe nélküli motorok számára.
• Termikus interfész anyagok (TIMS): A belső motormag és a házhéj közötti hővezetőképes zsírok vagy párnák használata biztosítja a hőforrásból a hőforrástól a hőtaglóhéjig történő hatékony hőkezelőt.
• Anyagválasztás: Mint korábban tárgyaltuk, a nagy hővezetőképességű anyag kiválasztása, mint például az alumínium, alapvető fontosságú a nagy hőterheléssel rendelkező alkalmazásokhoz.
• Airflow kezelés: A ház kialakítása beépítheti a szellőzőnyílásokat vagy csatornákat, hogy a hűtő légáramot a motor fölé irányítsa. Ezt azonban kiegyensúlyozni kell a behatolás elleni védelem szükségességével (például IP -besorolás).

Szerkezeti integritás és rezgéscsillapítás

A háznak elég merevnek kell lennie ahhoz, hogy megakadályozzák a deformációt terhelés alatt, ami a belső alkatrészeket rosszul igazítja és meghibásodást okozna. Ez magában foglalja a szerkezeti elemzés (például a véges elem -elemzés vagy a FEA) elvégzését a gyenge pontok azonosítása és megerősítése érdekében. Ezzel egyidejűleg a háznak hatékonyan csökkentenie kell a motor által generált rezgéseket. A túlzott vibráció zajhoz, alkatrészek kopásához és a forrasztás ízületek meghibásodásához vezet. A tervezési technikák között szerepel:

• Stratégiai bordák hozzáadása a merevség növelése érdekében, anélkül, hogy jelentős súlyt adna.
• A rezgéscsillapító anyagok vagy a motor és a külső szerkezet közötti tartók beépítése.
• Az alkatrészek közötti pontos illeszkedés biztosítása a csörgők és a mikrotörések elkerülése érdekében.

Gyártási technikák és toleranciák

A kiválasztott gyártási folyamatot az anyag és a terv bonyolultsága diktálja. A fém házak általában meghalnak vagy megmunkálva vannak, lehetővé téve a nagy pontosságot és a kiváló hőkezelő tulajdonságokat, de magasabb költségekkel. A műanyag házak szinte kizárólag fröccsöntött formák, ami rendkívül költséghatékony a nagy mennyiségben, és hihetetlenül összetett és integrált formákat tesz lehetővé. A módszertől függetlenül a szoros toleranciák fenntartása kritikus fontosságú a csapágy megfelelő igazításának, a fogaskerék -illesztésnek (ha alkalmazható) és az összeszerelés konzisztenciájának biztosítása érdekében. A gyárthatóság (DFM) megközelítésének kialakítása elengedhetetlen a lehetetlen vagy meglehetősen drága előállítási tulajdonságok elkerüléséhez.

A precíziós mikro motoros házak különféle típusainak feltárása

A világa precíziós mikro motorházak változatos, különféle mintákkal rendelkezik, amelyek kielégítik a konkrét működési és környezeti igényeket. A ház típusa közvetlenül befolyásolja a motor védelmi szintjét, a hűtési módszert és az alkalmazás általános alkalmasságát. Az ilyen típusok megértése elengedhetetlen a munkához megfelelő motor kiválasztásához. Ez a szakasz a leggyakoribb háztípusokat vizsgálja, a nyílt keretektől a teljesen lezárt egységekig.

Nyitott keretházak

A nyitott keretház, amint a neve is sugallja, a legkevesebb védelmet nyújtja. Általában egy alapvető szerkezeti keretből áll, amely a motoros alkatrészeket a helyén tartja, de a armatúrát és a tekercseket szabadtérinek kiteszi.

• Előnyök: Az elsődleges előnye a kivételes hűtés a környezeti levegő maximális kitettsége miatt. Ez a kialakítás a legegyszerűbb és legolcsóbb gyártás.
• Hátrányok: Gyakorlatilag nincs védelem a por, a nedvesség vagy a fizikai érintkezés ellen. Ezek a motorok nagyon érzékenyek az idegen tárgyak károsodására, és nem alkalmasak olyan környezetre, amely nem tiszta és száraz.
• Alkalmazások: Elsősorban laboratóriumi beállításokban, prototípus fejlesztésében vagy nagyobb zárt rendszerekben használják, ahol maga a külső eszköz biztosítja a szükséges védelmet.

Teljesen zárt, nem szellőző (TENV) házak

A TENV házak jelentős lépést jelentenek a védelemben. A motor teljesen lezárva van egy héjban, megakadályozva a levegő szabadon cseréjét a motor belső és külső között.

• Előnyök: Kiváló védelmet nyújt a por, a szennyeződés és a kisebb nedvesség expozíció ellen (például fröccsenés). Ez robusztusabb, mint a nyitott keret kialakítás.
• Hátrányok: A hőeloszlás kevésbé hatékony, mivel kizárólag a héjon keresztüli vezetésen és a külső felületről való konvekción alapul. Ez korlátozhatja a motor teljesítmény -sűrűségét és folyamatos működési ciklusát.
• Alkalmazások: Széles körben használják a készülékekben, szivattyúkban, ventilátorokban és más alkalmazásokban, ahol a működési környezet tartalmazhat levegőben lévő szennyező anyagokat.

Teljesen zárt ventilátorhűtés (TEFC) és vízálló házak

Az igényesebb alkalmazásokhoz még speciálisabb házakra van szükség.

• TEFC: Ez a kialakítás hasonló a TENV -hez, de tartalmaz egy külső ventilátort, amely a motor tengelyére van felszerelve. Ez a ventilátor levegőt fúj a ház külseje felett, jelentősen javítva a konvektív hőátadást és lehetővé teszi a nagyobb teljesítményt, mint a szokásos TenV motor.
• Vízálló/IP67 házak: Ezek rendkívül speciális TenV házak, amelyeket fejlett tömítés technikákkal (például tömítések, O-gyűrűk, lezárt csatlakozók) terveztek, hogy ellenálljanak a vízbe merítésre vagy a nagynyomású fúvókákra való kitettségre. Ezeket a magas behatolási védelmi (IP) besorolásaik, például az IP67 vagy az IP68 jellemzik.

A nyitott keretről a vízálló házakba történő előrehaladás egyértelmű kompromisszumot mutat: a védelem növelése szinte mindig kompromisszumot jelent a termikus teljesítményben, valamint a költségek és a bonyolultság növekedését. A kiválasztásnak az operatív környezet alapos megértésén kell alapulnia.

Útmutató a szokáshoz Mikroronos motorhéj Gyártási folyamatok

Ha a polcon kívüli megoldások nem felelnek meg a konkrét alkalmazási követelményeknek, akkor a Egyéni mikrotoros héj gyártás szükségessé válik. Ez a folyamat magában foglalja a pontos dimenziós, anyagi és teljesítmény -előírásokhoz szabott egyedi ház létrehozását. Az egyéni gyártásban való részvétel lehetővé teszi az optimalizálást, amely a szokásos alkatrészeknél lehetetlen, de ehhez a rendelkezésre álló folyamatok és azok következményeinek mély megértését igényli. Ez az útmutató az egyedi héjak elsődleges gyártási útvonalain sétál.

Fröccsöntés műanyag héjakhoz

A fröccsöntés a műanyag motorházak tömegtermelésének domináns folyamata. Ez magában foglalja a műanyag pellet melegítését, amíg megolvad, majd nagynyomás alatt injektáljuk őket egy precíziós fémréteg-üregbe.

A fröccsöntés szakaszai:

1. Szerszámtervezés és gyártás: Az első és legkritikusabb lépés a penész (vagy a "szerszám") létrehozása. Ez egy összetett, drága és időigényes folyamat, amely magában foglalja az edzett acél vagy alumínium CNC megmunkálását. A kialakításnak figyelembe kell vennie az anyag zsugorodását, hűtési csatornáit és kilökő mechanizmusait.
2. Az öntési ciklus: A ciklus magában foglalja a penész bezárását, az olvadt műanyag befecskendezését, az üreg becsomagolásához, az alkatrész lehűtéséhez, a penész kinyitásához és a kész rész kidobásához. Ez a ciklus másodperctől percekig is eltarthat.
3. UTAZDASÁG: A kidobás után az alkatrészek megkövetelhetik a felesleges műanyag (Flash) és a másodlagos műveletek vágását, például a lyukak megcsapolását vagy a betétek hozzáadását.

Előnyök: Rendkívül magas termelési arány, kiváló megismételhetőség, alacsony részenkénti költségek nagy mennyiségben és nagy pontosságú komplex geometriák létrehozásának képessége.
Hátrányok: Kivételesen magas kezdeti szerszámköltség, hosszú átfutási idő a szerszámgyártáshoz és a gazdasági lehetetlenséget az alacsony volumen termeléshez.

A fémhéjakhoz casting és CNC megmunkálás

A fémházak esetében a két fő folyamat a Die casting és a CNC megmunkálás.

• Die casting: Elvileg hasonló a fröccsöntéshez, de a fémekhez. Az olvadt fémet (például alumínium vagy cinkötvözet) nagy nyomás alatt acélformába kényszerítik. Ideális nagy mennyiségű komplex, vékonyfalú fém alkatrészek előállításához, jó felületi kivitelben és dimenziós stabilitással. Míg a szerszámok drága, a részlegenkénti költségek alacsonyak a magas volumen esetén.
• CNC megmunkálás: Egy szubtraktív eljárás, ahol a fém (vagy műanyag) szilárd blokkját számítógépes vezérlésű vágószerszámok alakítják ki, amelyek eltávolítják az anyagokat. Ez a folyamat hihetetlenül sokoldalú és pontos, képes rendkívül szoros tűrésű és összetett tulajdonságokkal rendelkező alkatrészeket előállítani. Ideális prototípusokhoz, alacsony volumenű előállításhoz és olyan alkatrészekhez, amelyek nagyobb szilárdságot igényelnek, mint az öntvények. A fő hátrányok a magasabb részenkénti költségek (a hulladék anyag és a hosszabb ciklusidők miatt) és néhány geometriai korlátozás az öntéshez képest.

A megfelelő folyamat kiválasztása

Az ezen folyamatok közötti döntést elsősorban három tényező hajtja: térfogat, anyag és összetettség.

• Kötet: A nagy mennyiség (10 000 alkatrész) a magas szerszámköltségek ellenére kedveli a fröccsöntést vagy az öntést. Az alacsony térfogat (1 - 1000 alkatrész) a CNC -t megmunkálja az alapértelmezett választás.
• Anyag: A kívánt anyag gyakran diktálja a folyamatot. A legtöbb műanyag fröccsöntött, míg a fémek öntött vagy megmunkálva vannak.
• Komplexitás és pontosság: A rendkívül összetett formákat a formázás vagy öntés útján lehet elérni. A lehető legmagasabb pontosságot és erőt igénylő alkatrészeket gyakran megmunkálják.

Az egyéni gyártás navigálásához szoros együttműködést igényel a tapasztalt gyártómérnökökkel, hogy kiválaszthassák a legköltséghatékonyabb és technikailag legmegfelelőbb folyamatot.

Karbantartás és hibaelhárítás tartós mikrotora burkolatokhoz

A mikrovonó hosszú távú egészségének biztosítása magában foglalja a külső védelmi rendszer proaktív karbantartását és az ügyes hibaelhárítását. A tartós mikrotorító burkolat úgy tervezték, hogy tartósan, de nem elpusztíthatatlan. A gondozás és a meghibásodási jelek azonosításának megértése megakadályozhatja a katasztrofális motoros bontást, és jelentősen meghosszabbíthatja a szolgáltatási élettartamot. Ez az utolsó szakasz gyakorlati útmutatót nyújt a felhasználók és a technikusok számára.

Rutinellenőrzés és megelőző karbantartás

A rendszeres karbantartási ütemterv a legjobb védelem a váratlan kudarcok ellen. A hangsúlynak a motor külső állapotára és teljesítményére kell összpontosítani.

• Vizuális ellenőrzés: Rendszeresen ellenőrizze a házat a fizikai sérülések, például repedések, horpadások vagy mély karcolások jeleit. Ezek veszélyeztethetik a strukturális integritást és a védelmi szinteket. Keressen a korrózió jeleit, különösen a fém burkolatokon, amelyek gyengíthetik az anyagot és lyukakhoz vezethetnek.
• Tisztítás: Tartsa a motor burkolatát tisztán és törmelékektől. A TENV és a TEFC motorok esetében győződjön meg arról, hogy a hűtőszekrények és a ventilátor pengék (ha van) nem eltömődnek a szennyeződéssel, mivel ez súlyosan rontja a hőeloszlását. Használjon lágy kefét vagy alacsony nyomású sűrített levegőt, ügyelve arra, hogy ne károsítsa egyetlen alkatrészt.
• Ellenőrizze a tömítéseket és a tömítéseket: A vízálló vagy porálló motorok esetében rendszeresen ellenőrizze a tömítések, tömítések és kábelmirigyek integritását. Ezek az anyagok idővel lebomlanak hő, ózon vagy mechanikai feszültség miatt, megtörve a pecsétet.
• Hőfigyelés: Használjon infravörös hőmérőt vagy termikus kamerát a motor üzemeltetési hőmérsékletének időszakos ellenőrzéséhez. A hőmérséklet fokozatos növekedése az idő múlásával azt jelezheti, hogy a ház hűtőszekrényei eltömődnek, a belső termikus út lebomlik, vagy a csapágy meghibásodik, extra hőt generálva.

Általános kérdések és diagnosztikai lépések

Ha egy probléma gyanúja van, a diagnózis szisztematikus megközelítése kulcsfontosságú.

• Túlmelegedés: Ha a motor túlmeleged, a probléma lehet külső (eltömődött hűtőszekrények, magas környezeti hőmérsékleten működni) vagy belső (csapágy kopás, elektromos hiba). Először ellenőrizze és tisztítsa meg a ház külsejét. Ha a probléma továbbra is fennáll, akkor a hiba valószínűleg belső.
• Fizikai károk: A repedt vagy becsapott házat ki kell cserélni. Még egy kis repedés is lehetővé teszi a káros szennyező anyagok belépését, ami belső korrózióhoz vagy elektromos nadrághoz vezet.
• Zaj és rezgés: Míg gyakran belső kérdés, a túlzott zajt vagy rezgést néha laza háztartó vagy idegen tárgy okozhatja, amely befolyásolja a külső ventilátort (egy TEFC motoron). Győződjön meg arról, hogy az összes rögzítő hardver szoros -e, és a külső légáramlás tiszta.
• A teljesítmény elvesztése: Ha a motor kevésbé erőteljesnek tűnik vagy terhelés alatt áll, akkor fontolja meg, hogy a burkolatból származó gyenge hőeloszlás miatt a túlmelegedés a belső elektronikát okozhatja (csökkentheti az energiát), hogy megvédje magukat.

Ezen karbantartási és hibaelhárítási gyakorlatok integrálásával megőrizhető a mikrotora burkolatának integritása, biztosítva, hogy továbbra is megbízható védelmet nyújtson az érzékeny alkatrészek számára, ezáltal maximalizálva a berendezésbe történő beruházást. $
