Alumínium elektromos motorháza: tervezés, gyártás, védelem és pontosság

A hőáramlás maximalizálása alumínium elektromos motorházakban

Amikor a mérnökök megbeszélik alumínium elektromos motorház hőeloszlás , Valóban a hőkezelés láncának kezeléséről beszélnek: a réz tekercsből vagy az állórész laminációitól az igákig és a rögzítő jellemzőkig, a burkolat falán, a külső felületen, és végül a környező levegőbe vagy folyadékba. A láncban lévő bármilyen gyenge lánc növeli a hotspot hőmérsékletet és tömöríti a teljesítménymargákat. Az alumínium nagy hővezető képessége a vasházakhoz képest nyilvánvaló első választássá teszi, de annak felismerése, hogy az előnye az átgondolt anyagválasztástól, az érintkezési tervtől és a felületi tervezéstől függ. A cél nem csupán a hő mozgatása; A súly, a gyárthatóság és a költségek ellenőrzése közben mozgathatóan mozgatható a hő.

Termikus útvonalak a ház belsejében

A ház belsejében a hő vezetés útján hagyja az állórész fogait és a zsákát, és sajtolóval, kötési interfészekkel vagy cserepes vegyületekkel keresztezi a házba. A folyamatos, magasan betöltött érintkező interfész csökkenti az érintkezési ellenállást. A gyakorlati lépések közé tartozik a szorosan tolerálható sajtóközlemények, a vékony és egységes interfész anyagok, valamint a torzulás elkerülését elkerülő szándékos szorító nyomást. Ahol cserepes vagy rés töltőanyag szükséges, válassza az anyagok kiegyensúlyozó vezetőképességét a viszkozitással, így a levegő csapdázása nélkül nedves mikro-aspitiák. A tervezők gyakran javítják a vezetést az állórész fogainak meghosszabbításával vagy az út hosszát lerövidítő rézcsuklók hozzáadásával. Mivel az alumínium több, mint az acél, a differenciális tágulást működési hőmérsékleten kell figyelembe venni; A túl sok beavatkozás az összeszerelés során túl kevés lehet a forró működés közben, és pusztíthatja el a hőkezeléseket, amikor a leginkább szükség van.

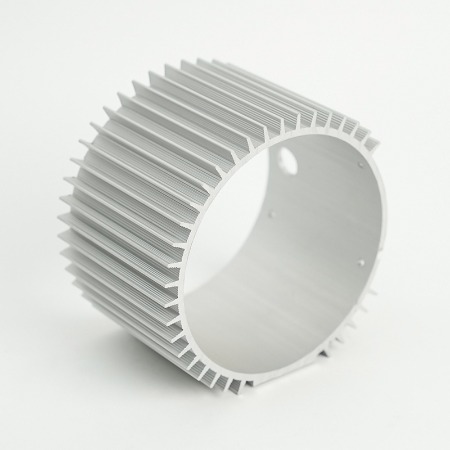

Fin geometria, légáram és felületkezelések

A házon kívül a konvekció dominál. Az egyenes uszonyok egyszerűek és költséghatékonyak, de a hangos vagy hullámos uszonyok megzavarják a határrétegeket, és felülmúlhatják az alacsony sebességű légáramot. Az uszony távolságának figyelembe kell vennie a szennyeződés kockázatát és a gyártási szöget. A felületi kezelések ellentmondásosak lehetnek: a mikro-duzzadt felület növelheti a konvektív hőátadást a turbulencia kioldásával, még akkor is, ha ez kissé csökkenti a vezetőképességet, és a sötét anódréteg növeli az emisszióképességet, amely a sugárzás nem elhanyagolható. Ha a motor egy burkolatban vagy az alsó vezetésben él, az ismert sebességprofilokkal ellátott légáramú légáram megbízhatóbb, mint az esetleges áramlásra támaszkodni. Ha a por vagy a rovarok valószínű, válasszon vastagabb uszonyokat, amelyek szélesebb távolságra vannak, hogy az idő múlásával megőrizze a teljesítményt.

Anyagi osztályok és hővezető képesség

Különböző alumínium fokozatú kereskedelem vezetőképessége az önthetőség és az erő ellen. A magas szilikonnal öntött ötvözetek szépen áramlanak és vékony uszonyokat töltenek be, de hővezető képességük alacsonyabb, mint a kovácsolt osztályok. Ezzel szemben a kovácsolt 6xxx sorozatú extrudálások kiváló vezetőképességet és megmunkálhatóságot kínálnak, bár nagyobb megmunkálást igényelhetnek a komplex geometriák eléréséhez. Mivel az anyagválasztás kölcsönhatásba lép a folyamatokkal, a döntéseknek mérlegelniük kell a szerszámok és a darabok költségeivel szembeni termikus nyereséget. A következő összehasonlítások a számokat összefüggésbe helyezik a teljes táblázat összefoglalása előtt.

• Az alumínium általában többször is jobban vezet, mint a rozsdamentes acélok szobahőmérsékleten, ami ugyanabban a hőáramig kisebb hőmérséklet -emelkedéshez vezethet.
• Az alumínium családokban az alsó szilícium vagy a kovácsolt ötvözetek általában jobban viselkednek, mint a magas szilikon-sajtoló ötvözetek, a vékony falak ilyen egyszerű öntésének rovására.
• A magnézium könnyebb, de általában kevésbé hatékonyan viselkedik, mint a közönséges alumínium osztályok, és bonyolíthatja a korrózió kezelését.

Tesztelési módszerek és tervezési visszacsatolási hurkok

A termikus modellek felgyorsítják a tanulást, de a méréssel lehorgonyozni kell őket. Az infravörös termográfia a csapágy vállak és a bordák kereszteződéseinek körüli hotspotokat tárja fel. Az ismert terheléssel rendelkező kalibrált hő-ásó tesztek validálják a CFD-t, míg a termikus sokk ciklus az interfész lebomlását teszi ki az életben. A leghatékonyabb programok a termikus benchmarking -t a tervezési kiadások rutin kapujaként kezelik, nem pedig különleges eseményt. Ez a rendszer megközelítés az, ami végül fordítja a mondatot alumínium elektromos motorház ház eloszlás A keresési lekérdezéstől a verseny versenyelőnye.

A termelési útvonal kiválasztása és a partnerek értékelése

A folyamat kiválasztása és az ellenőrzés Die öntött alumínium motorházak beszállítói egy több változó gyakorlat. A Die Casting kiváló mennyiségű, vékony falakkal és integrált uszonyokkal; A homoköntés rugalmasságot és alacsonyabb szerszámok befektetését kínálja a vastagabb szakaszok árán; Az extrudálás plusz CNC megmunkálás kiváló felületi felületet és vezetőképességet biztosít az egyszerűbb geometriákhoz; és az állandó ömlesztésű öntés a homok és a szerszám öntés között helyezkedik el közepes futásokhoz. A megfelelő választás kiegyensúlyozza a geometriát, a toleranciát, a kozmetikumokat és a tulajdonjog teljes költségét. Amikor két út életképesnek tűnik, hasonlítsa össze először a mondatokban, és erősítse meg a táblázatos eredménykártyát, így a kompromisszumok átláthatóak a mérnöki, a minőség és a beszerző csapatok számára egyaránt.

Casting vs homoköntés vs. extrudálás CNC

A halálos casting általában olyan nyer, ahol sok vékony uszonyra és állandó falvastagságra van szüksége szoros megismételhetőséggel. A homoköntés, míg durvabb, nagy házakat és gyors tervezési iterációkat támogat, magas előzetes szerszámok nélkül. Az extrudálás CNC megmunkálásának értelme van a hengeres vagy prizmatikus héjak számára, ahol lineáris uszonyok vagy egyszerű vezetékek vághatók le a készletből; Ezenkívül megőrzi a kovácsolt alumínium nagyobb hővezetőképességét. A befektetési casting finom részleteket érhet el, de gyakran elveszíti a nagyobb alkatrészek költségeit. Mivel a felületi kivitel befolyásolja a tömítést, a festést és a termikus emissziót, fontolja meg, hogy az egyes útvonalak megmunkálásának vagy utófeldolgozásának mennyi megmunkálását vagy utófeldolgozását kell elérnie a teljesítmény és a kozmetikai célok eléréséhez.

Szerszámok, átfutási idő és a tulajdonjog teljes költsége

A tulajdonjog teljes költsége (TCO) egyesíti az amortizált szerszámokat, a darabrészeket, a hulladékot, a teherfuvarozást és a minőségi kockázatokat. A Die Casting magasabb szerszámokkal, de alacsony ciklusidővel rendelkezik; A homoköntés megfordítja ezt. Ha az éves volumen bizonytalan, a homoköntéssel vagy az extrudálással kezdve a programot csökkentheti, és valódi kereslet-adatokat szolgáltathat, mielőtt elkötelezi magát a kemény szerszámok mellett. Ezzel szemben, amikor az indítási előrejelzés szilárd, és a geometria megfelel annak, a korai eladásra történő castingra való mozgás gyorsan visszafizetheti a szerszámokat a ciklusidő csökkentésével és a megmunkálási tartalommal. A szállító helye befolyásolja a logisztikai kockázatot és az átfutási időt; A kettős forrású közös ellenőrzési tervekkel és cserélhető eszközökkel stabilizálhatja az ellátást.

Minőségi rendszerek és beszállítói értékelés

A szűréskor meghal öntött alumínium motorház beszállítók , Nézze meg a nominális képességeket. Kérje meg a folyamatáramlási diagramokat, a PFMEA példákat és a hasonló házak statisztikai képességi adatait. Tekintse át a metallográfiai jelentéseket a porozitásról és a hideg-megsemmisítésről, és kérdezze meg, hogy a kapu/túlcsordulási stratégiák hogyan csökkentik a vékony uszonyok gázfogyasztását. Érvényesítse, hogy a koordináta-mérő berendezések és a nyomástesztelőberendezések megfelelnek az ellenőrzési tervnek. Az érett szállító üdvözli a közös DFM/DFMEA műhelyt, amely csökkenti a kockázatot az acél vágása előtt.

Környezetvédelmi és tömítési stratégia

A korrózióálló alumínium motorház IP65 azt jelenti, hogy holisztikusan gondolkodni kell a vízről, a porról, a vegyi anyagokról, a hőmérsékleti kerékpározásról és a galván párokról. Az IP65 a porszentes építést és a víz fúvókákkal szembeni védelmet jelöli, de a laboratóriumi teszt egyszeri átadása nem ugyanaz, mint az évek során a szántóföldön. A valódi környezetek egyesítik a só spray-t, a vezetőképes port, az olajokat és a termikus gradienseket, amelyek a nedvességet a mikro-résen keresztül pumpálják. A siker elérése érdekében a tömítési tulajdonságoknak nagylelkűnek kell lenniük, a bevonatoknak kompatibilisnek kell lenniük, és az eltérő fémeket el kell különíteni. Mivel a korrózió egy rendszerprobléma, sok kudarc az interfészekhez vezet - erősítők, főnökök és borítók -, mint maga az ömlesztett alumínium.

IP -minősítések, tömítések és lélegzetek

Kezdje azzal, hogy kiválasztja a tömítés geometriáját, amely az öregedés után fenntartja a kompressziót: Szivacs zártcellás elasztomerek az alacsony vízmenethez vagy az öntött profilokhoz a robusztus karima elkötelezettségéhez. Célkompressziós tartományok, amelyek a tolerancia-rakásokkal járnak; Használjon kompressziós korlátozóit műanyag burkolatokban, hogy elkerülje a túllépést. Ahol a burkolat melegszik és lehűl, a membrán lélegzetelállítója kiegyenlíti a nyomást és csökkenti azt a hajlandóságot, hogy a nedvességet elhúzza a pecsétek mellett. A kábelmirigyeknek és a vezeték -bejegyzéseknek meg kell egyezniük a behatolási célokkal; Még egy specifikus mirigy is ronthatja az egyébként kiváló kialakítást.

Bevonatok, eloxálás és korróziós tesztelés

A nem bevont alumínium védő oxidot képez, de a kloridban gazdag környezetek többet igényelnek. Az eloxálás növeli a korrózióállóságot és a felületi keménységet; A porbevonat kemény, vonzó felületet biztosít; és az átalakító bevonatok javítják a festék tapadását. Amikor az alkatrészeket rozsdamentes rögzítőelemekkel összeszerelik, használjon szigetelő alátéteket vagy tömítőanyagokat a galván potenciál enyhítésére. A bevonórendszereket semleges só spray -vel és ciklikus korróziós tesztekkel validálja, amelyek tartalmazzák a réskuponokat, amelyek a valós ízületeket reprezentatívak, nem csak a lapos paneleket. A legjobb gyakorlat az, hogy a robusztus tömítést a környezethez igazított bevonással kombináljuk, majd ellenőrizzük a gyorsított tesztekkel.

Kötőelemek, interfészek és eltérő fémek

A galván párok számos terepi kérdést vetnek fel. Ha rozsdamentes rögzítőelemekre van szükség, elkülönítse azokat az alumíniumból fogva tartott alátétekkel, alkalmazza a kompatibilis anti-teed-et, és kerülje a vízmeghatározó geometriákat. Ahol az acélkonzolok a házhoz csavaroznak, használjon tömítőanyagot az ízületben a hasadás korróziójának csökkentésére. Végül, a földelési pontok és a festék törése szándékosan kezelje, így a védőrendszerek nem akaratlanul veszélybe kerülnek. A fegyelmezett megközelítés az „IP -teszt átadást” robusztussá változtatja korrózióálló alumínium motorház IP65 Ez valódi időjárással és mosásokkal virágzik.

Tömegcsökkentés a modern hajtásokhoz

Az elektromosítés prémiumot jelent a súly és a csomag hatékonyságán, a Könnyű alumínium motorházak az EV motorok számára Több, mint egy szlogen. Az alacsonyabb tömeg javítja a jármű hatékonyságát, kibővíti a hőkamerát és az összeszerelés kezelését. A súlycsökkentések azonban nem veszélyeztethetik a ház merevségét, a csapágy igazítását vagy az akusztikus viselkedést. A művészet célja a grammok eltávolítása, ahol a szerkezet a legkevésbé járul hozzá, miközben megőrzi a terhelési útvonalakat és a termikus teljesítményt. Ez a jól elvégzi a topológia optimalizálását, a casting-barát bordázást és a megfontolt megmunkálást, amely elkerüli a stressz-emelők vagy a porozitás szempontjából kiszolgáltatott vékony szakaszok létrehozását.

Szerkezeti topológia és súlycélok

Kezdje egy merevség-vezérelt topológiával: Határozza meg a csapágyterheléseket, a sebességváltó reakciókat és a rögzítő korlátokat, majd hagyja, hogy a megoldó azonosítsa az anyag folyosóit, amelyek a legtöbb feszültséget hordozzák. Fordítsa le az eredményt leállított bordákra és hálóikra, egyenletes falátmenetekkel, nagylelkű filékkel és következetes huzalral. A hengeres házak esetében vegye figyelembe az integrált bordas sávokat, amelyek dupláznak, mint hőszűrő gyűrűk. Hozzon létre súly- és merevségi célokat korán, így a kompromisszumok láthatók a tervezési áttekintések során, nem pedig a DV-tesztelés során.

Termikus-strukturális kompromisszumok

A súlycsökkentés néha ütközik a hűtéssel. A vékonyabb falak csökkentik a vezetési területet, de a vékonyabb uszonyok még inkább visszaállíthatják a konvektív területet, ha az öntés megengedi. Ha a CFD egy forró zónát mutat egy rögzítő főnök közelében, akkor a helyi hőszóró borda meghaladhatja a globális falvigyesség növekedését. Hasonlóképpen, egy sötét, tartós bevonat növelheti a emissziót, és szerkezeti büntetés nélkül visszanyerheti a termikus margót. A trükk az, hogy több szerény fejlesztést kombináljon, ahelyett, hogy egy nehézsúlyú javításra támaszkodna. Ha a vízglikol dzseki megvalósítható, az integrált csatornák teljes mértékben elmozdíthatják a termikus rendszert, lehetővé téve az alsó fal vastagságát túlmelegedés nélkül.

NVH, merevség és integráció

A könnyű alkatrészek csenghetnek. Hogy megőrizze a Könnyű alumínium motorházak az EV motorok számára Csendes, hangolja be a bordát és a vastagságot a panel módok feloszlatásához, és használjon az aszimmetrikus bordamintákat, ahol kivitelezhető. Az integráció-például a rotor végű pajzsok, az inverter tartók vagy a hűtőfolyadék-elosztók kombinációja-olyan tartókon és rögzítőelemekhez vezet, amelyek növelik a súlyt és a bonyolultságot. Hasonlítsa össze a két lehetőséget szavakkal, majd erősítse meg egy egyszerű táblával: Az integrált ház 8–12% tömeget és tíz rögzítőt takaríthat meg, míg a moduláris megközelítés egyszerűsítheti a szolgáltatást enyhe súlyköltség mellett. Hozzon létre döntéseket a közgyűlés stratégiájával és a terepi javíthatósággal összefüggésben, nem pedig a súlyon.

Pontossági megmunkálás és ellenőrzés

A durva öntés kész alkotóelemké alakulása a precíziótól függően - a kifejezéssel CNC -vel megmunkált alumínium motorház -tolerancia 0,01 mm - Noha nem minden funkció megköveteli a tíz mikron irányítást, a hordozó furatokat és a párosító arcokat gyakran megköveteli. Ennek elérése több, mint tehetséges gépek; Ez a nullapontstratégiától, a stabil rögzítéstől, a termikus vezérléstől és a folyamatképesség -megfigyeléstől függ. Gondolj a megmunkálásra, mint az utolsó esélyre, hogy a mechanikai, termikus és tömítést a tervezési szándékhoz igazítsuk.

GD & T a csapágyfuratokhoz és illeszkedéshez

Határozza meg azokat a nullapontokat, amelyek tükrözik, hogy a burkolat miként korlátozódik a szervizben. A csapágyfurák koncentricitásának vagy helyzetének hivatkoznia kell a rögzítő felületre és az ellenkező furatra a rotor igazításának megőrzése érdekében. A körkörös és a hengerességre néhány mikron szinten lehet szükség a csapágy életének védelme érdekében. A fedél és a fogaskerék -interfészek lapossága támogatja a tömítés tömörítését és a sebességváltó hálóját. Ahelyett, hogy minden toleranciát túlzottan meghúzna, koncentrálja a pontosságot a rendszer viselkedésének ellenőrzésére és a nagylelkű toleranciák számára a költségek csökkentésére.

Rögzítés, folyamatképesség és ellenőrzés

Vékonyfalú casting torzítás nélküli tartása kézműves. Használjon forma-illeszkedő fészket és vákuumot adott esetben, és ellenőrizze a szorító erőket az ovalizáló furatok elkerülése érdekében. Színpad megmunkálás, így a nehéz készlet eltávolítása a precíziós jellemzők előtt történik. Hűtőfolyadék hőmérséklete és a gép bemelegedése üldözéskor CNC megmunkált alumínium motorház tolerancia 0,01 mm ; A hőstabilitás nélkül a mérések sodródása és képessége szenved. Ellenőrizze a kritikus tulajdonságokat CMM -ekkel és levegőmérőkkel, és figyeljen az SPC -vel, így a tendenciák az alkatrészek elmenekülése előtt kerülnek. A képes eljárásnak be kell mutatnia a CP/CPK> 1,33-at a biztonsági kritikus dimenziókon, egyértelmű reakciótervekkel, amikor a kontroll diagramok ellenőrzésen kívüli körülményeket jeleznek.

Dokumentáció, SPC és kiadási kritériumok

A robusztus dokumentáció a hallgatólagos know-how-t megismételhető eredményekké alakítja. Az ellenőrzési terveknek összekapcsolniuk kell a műveleteket az általuk létrehozott jellemzőkkel és az azokat ellenőrző eszközökkel. Az első célú ellenőrzés megerősíti a nyomtatási értelmezést, míg a folyamatban lévő ellenőrzések ellenőrzik, hogy a lámpatestek, a vágók és a programok megfelelnek-e a jóváhagyott állapotnak. Az arcok lezárásához egyesítse a felületi kivitel ellenőrzését a lapossággal; A menetes lyukakhoz ellenőrizze a hely és a hangmagasság minőségét. A zárt kötetek végleges szivárgásvizsgálata és a betétek nyomatékszögének ellenőrzése befejezi a csomagot, biztosítva, hogy a kész ház megfeleljen a teljesítménynek, a tartósságnak és az összeszerelési céloknak, amikor elhagyja a vonalat.

Gyors referencia -összehasonlítások

Az alábbi összehasonlítások egyetlen nézetben foglalják össze a fenti narratív nyilatkozatokat, hogy támogassák a gyors kompromisszumos döntéseket és a keresztfunkcionális áttekintéseket.
